Xupap là loại van đóng mở đặc biệt hình nấm nên còn gọi là nấm. Mỗi động cơ có một xu páp nạp và một xu páp thoát, đặt trong quy lát.
+ Đầu xu páp xoè ra như tán nấm, hình đĩa. Vành đĩa được mài bóng và làm vát mặt nón, có góc đỉnh 90 độ hoặc 120 độ.
f
Mặt nón được gọi là miệng nón. Sau một thời gian làm việc, trên miệng sẽ có vết do tiếp xúc va đập với miệng lỗ (bệ). Mặt xu páp (mặt hướng về đầu pít tông) có phay rãnh dùng để rà xu páp khi sửa chữa. Tuỳ theo thiết kế, đầu xu páp nạp có thể lớn hơn một chút so với đầu xu páp thoát để hoà khí đễ vào xi lanh.
Đầu xu páp nối liền với thân xu páp bằng một đoạn chuyển tiếp dạng côn.
+ Thân xu páp hình trụ, bằng thép, chuyển động tịnh tiến trong ống dẫn.
Thân được chế tạo liền với đuôi xu páp.
+ Đuôi xu páp hình trụ, đường kính nhỏ hơn thân, có tiện rãnh để đặt cốc hãm.
Cùng hoạt động với xupáp còn có một số chi tiết sau: ống dẫn, lò xo, cốc hãm, vành khoá, bệ…

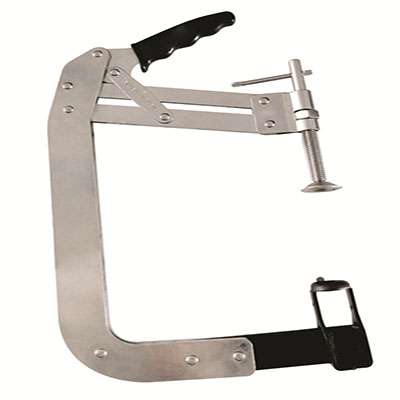

Hình ảnh Vam tháo lò xo xupap AI020016
Vam tháo lò xo xupap
Thông số kĩ thuật Vam tháo lò xo xupap AI020016
Nén các van ở phía đầu nhỏ của van hoặc đầu chữ I trên động cơ.
– Độ sâu của họng vam 6-1/4″ và độ mở hàm 3 đến 5-3/8″
– Được thiết kế cho lò xo xupap trọng lượng nhẹ
– Máy nén hoặt động tại đầu chữ I với bộ chia và trên nhiều loại động cơ công nghiệp
